Kako provjeriti sistem uzemljenja Nx3 uljnog transformatora?

Kao pouzdani dobavljač Nx3 uljnih transformatora, osiguravanje pravilnog funkcionisanja sistema uzemljenja je od najveće važnosti. Dobro održavan sistem uzemljenja ne samo da štiti transformator od električnih kvarova, već i štiti osoblje i opremu u blizini. U ovom postu na blogu podijelit ću neke bitne korake o tome kako provjeriti sistem uzemljenja Nx3 uljnog transformatora.

Razumijevanje važnosti sistema uzemljenja

Prije nego što uđete u proces provjere, ključno je razumjeti zašto je sistem uzemljenja toliko važan za Nx3 transformator uronjen u ulje. Sistem uzemljenja obezbeđuje put niskog otpora da električna struja teče u zemlju u slučaju kvara. Ovo pomaže da se spriječi nakupljanje opasnih napona na transformatoru i pripadajućoj opremi, smanjujući rizik od električnog udara, požara i oštećenja transformatora.

Pripreme za prethodnu provjeru

1. Sigurnost na prvom mjestu: Uvek nosite odgovarajuću ličnu zaštitnu opremu (PPE), kao što su izolovane rukavice, zaštitne naočare i kacige. Uvjerite se da je transformator isključen prije početka bilo kakvog rada na inspekciji. Zaključajte i označite izvor napajanja kako biste spriječili slučajno ponovno uključenje.
2. Prikupite alate i opremu: Trebat će vam nekoliko osnovnih alata za provjeru sistema uzemljenja, uključujući tester otpora uzemljenja, multimetar i mjernu traku. Osim toga, posjedovanje kopije priručnika za instalaciju i održavanje transformatora može biti od velike pomoći.

Vizuelni pregled

1. Grounding Conductors: Započnite vizualnim pregledom provodnika za uzemljenje. Provjerite ima li znakova oštećenja, kao što su posjekotine, lomovi ili korozija. Provodnici za uzemljenje trebaju biti čvrsto povezani s transformatorom i elektrodom za uzemljenje. Potražite labave spojeve ili znakove pregrijavanja, što može ukazivati ​​na lošu električnu vezu.
2. Elektrode za uzemljenje: Pregledajte elektrode za uzemljenje. Trebaju biti pravilno instalirani iu dobrom stanju. Provjerite ima li znakova fizičkog oštećenja, poput savijanja ili pucanja. Elektrode za uzemljenje treba da budu zakopane dovoljno duboko u zemlju da bi se obezbedila veza sa malim otporom. U nekim slučajevima, možda ćete morati izmjeriti dubinu elektroda za uzemljenje pomoću mjerne trake.
3. Veze za lepljenje: Pregledajte sve spojeve unutar sistema uzemljenja. Lijepljenje je proces spajanja metalnih dijelova zajedno kako bi se osigurao električni kontinuitet. Provjerite da li su svi spojni provodnici pravilno postavljeni i da nema znakova oštećenja ili korozije.

Mjerenje otpora uzemljenja

1. Odaberite pravi tester: Koristite pouzdan tester otpora uzemljenja za mjerenje otpora sistema uzemljenja. Dostupni su različiti tipovi testera otpornosti na uzemljenje, kao što su tester sa metodom u tri tačke i tester sa spojnicama. Odaberite tester koji je najprikladniji za vašu specifičnu primjenu.
2. Procedura testiranja: Slijedite upute proizvođača za rad sa testerom otpora uzemljenja. U principu, moraćete da povežete tester sa sistemom uzemljenja na odgovarajućim mestima. Tester će zatim poslati ispitnu struju kroz sistem uzemljenja i izmjeriti rezultujući pad napona kako bi izračunao otpor uzemljenja.
3. Prihvatljive vrijednosti otpora: Prihvatljiva vrijednost otpora uzemljenja za Nx3 transformator uronjen u ulje može varirati ovisno o specifičnim zahtjevima i standardima. Općenito, otpor uzemljenja manji od 5 oma smatra se dobrim za većinu primjena. Ako je izmjereni otpor veći od prihvatljive vrijednosti, potrebno je dalje istraživanje kako bi se identificirao i ispravio problem.

Provjera struja kvarova

1. Koristite multimetar: Multimetar se može koristiti za provjeru prisutnosti struja kvara u sistemu uzemljenja. Postavite multimetar na odgovarajući strujni opseg i povežite ga serijski sa vodičem za uzemljenje. Pratite očitavanje multimetra za bilo kakav nenormalan protok struje.
2. Interpretirajte rezultate: Mala količina struje može teći kroz sistem uzemljenja pod normalnim radnim uslovima. Međutim, ako se otkrije značajna struja kvara, to može ukazivati ​​na problem s transformatorom ili sistemom uzemljenja. U takvim slučajevima mogu biti potrebne dodatne dijagnostičke pretrage.

Dodatni testovi

1. Transformer On Load Tap Changer Tester: Korištenje aTransformer On Load Tap Changer Testermože pomoći da se osigura da izmjenjivač slavina unutar transformatora ispravno funkcionira. Prekidač može uticati na električne performanse transformatora i njegovog sistema uzemljenja. Ovaj tester može otkriti sve greške ili nepravilnosti u radu prekidača.

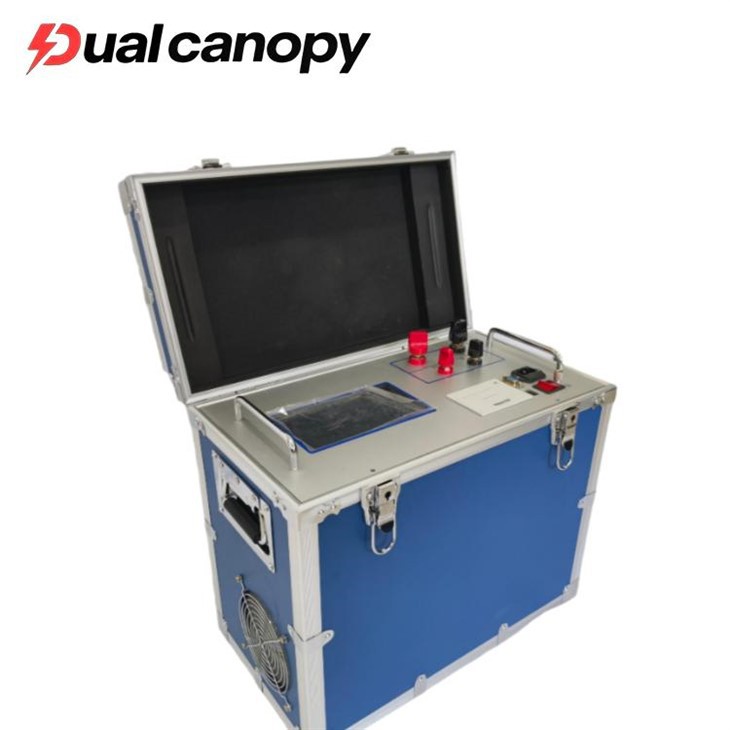

2. Prijenosni digitalni DC otpor namotaja: Measuring thePrijenosni digitalni DC otpor namotajanamotaja transformatora može pružiti vrijedne informacije o stanju namotaja. Sve značajne promjene u otporu namotaja mogu ukazivati ​​na problem unutar transformatora, koji također može utjecati na sistem uzemljenja.
3. Potpuno automatski tester kapacitivnosti i induktivnosti: APotpuno automatski tester kapacitivnosti i induktivnostimože se koristiti za mjerenje kapacitivnosti i induktivnosti transformatora i njegovih povezanih komponenti. Ove vrijednosti mogu pomoći u dijagnosticiranju potencijalnih električnih problema koji mogu utjecati na sistem uzemljenja.

Korektivne radnje

1. Popravite ili zamijenite oštećene komponente: Ako se tokom inspekcije pronađu bilo kakve oštećene komponente, kao što su oštećeni vodiči za uzemljenje ili elektrode, treba ih odmah popraviti ili zamijeniti. Koristite visokokvalitetne zamjenske dijelove koji zadovoljavaju tražene standarde.
2. Poboljšajte otpor uzemljenja: Ako je otpor uzemljenja veći od prihvatljive vrijednosti, postoji nekoliko načina da ga poboljšate. Možete dodati dodatne elektrode za uzemljenje, koristiti smjesu za poboljšanje uzemljenja ili poboljšati stanje tla oko elektroda za uzemljenje.
3. Verify Repairs: Nakon popravke ili poboljšanja sistema uzemljenja, ponovite mjerenje otpora uzemljenja i druge relevantne testove kako biste bili sigurni da sistem ispravno funkcionira.

Zaključak

Redovna provjera sistema uzemljenja transformatora Nx3 uronjenog u ulje je od suštinskog značaja za osiguravanje njegovog sigurnog i pouzdanog rada. Prateći korake navedene u ovom blog postu, možete efikasno pregledati i održavati sistem uzemljenja. Ako imate bilo kakvih pitanja ili vam je potrebna dodatna pomoć oko provjere sistema uzemljenja ili bilo kojeg drugog aspekta Nx3 uljnog transformatora, slobodno nas kontaktirajte za više informacija i za razgovor o potencijalnim mogućnostima nabavke. Posvećeni smo pružanju visokokvalitetnih transformatora i odlične podrške nakon prodaje.
